一、試驗臺簡介

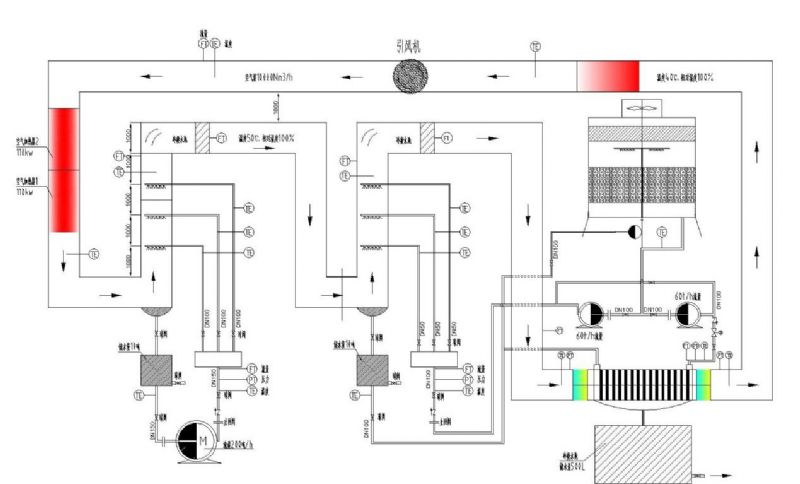

煙氣冷凝換熱器性能模擬試驗臺工藝流程圖如下圖所示，該工藝主要設置空氣加熱器，利用噴淋加濕的方法將等含濕量加熱后的空氣進行絕熱加濕(等焓過程)，空氣加濕達到飽和后將濕空氣引入冷凝換熱器，濕空氣在冷凝換熱器內進行放熱冷凝，放熱冷凝后的濕空氣再接引風機送至空氣加熱器入口，形成環形循環。此外，在冷凝換熱器前、后和噴淋后均設置除霧器，在冷凝換熱器后端設置預熱裝置。

本次試驗臺加工需為冷凝換熱器提供試驗條件，經加熱和加濕后的空氣溫度

50℃，相對濕度100%，空氣量要求10000Nm3/h。

二、 加工設計方案

該試驗臺采用變頻器控制的引風機，使風道形成0-10000Nm3/h的可控風量，用于研究風量/風速對水分回收系統能力的影響關系。采用電加熱器，使風道加濕前的空氣溫度保持在50℃，溫度可調，采用多級加熱結構，使溫度更均勻，采用不銹鋼鎧裝熱電偶，壽命長，精度高。噴淋加濕裝置采用閥門控制噴水流量，控制相對濕度滿足試驗要求。采用冷凝器對飽和空氣進行冷凝取水，冷凝器采用流量可控的冷卻塔進行冷卻，可獲取冷卻能力與冷卻取水量的關系。試驗系統布有溫度、壓力、壓差、流量等傳感器，監測系統可靠性。

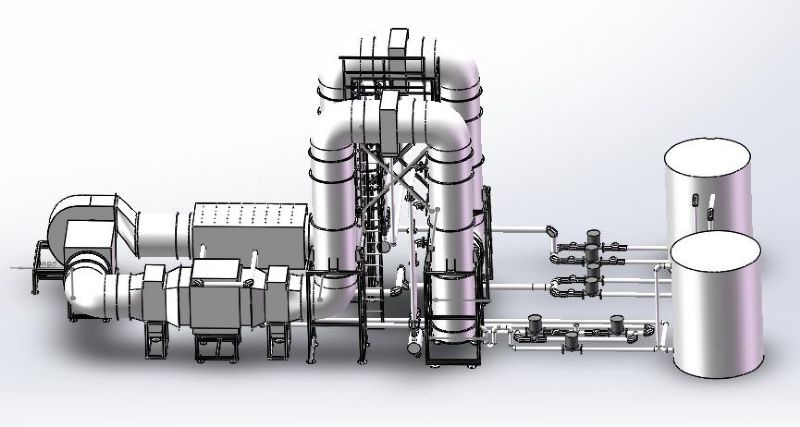

立體效果圖

控制系統概述

水分回收中試試驗臺控制系統采用工控觸摸一體機，采用先進的集散控制系統人機交互界面，使試驗臺各級參數實時顯示在屏幕上，各參數采用動態顯示方式，以顏色表達溫度高低、濕度大小等，使人對系統運行狀態有直觀感受。該自控系統采用工控機與PCL通訊，控制引風機風量大小，控制加熱器加熱功率，控制噴淋流量，控制冷卻塔冷卻流量等。人無需到現場即可獲取現場各項參數，控制現場設備運行狀態。
